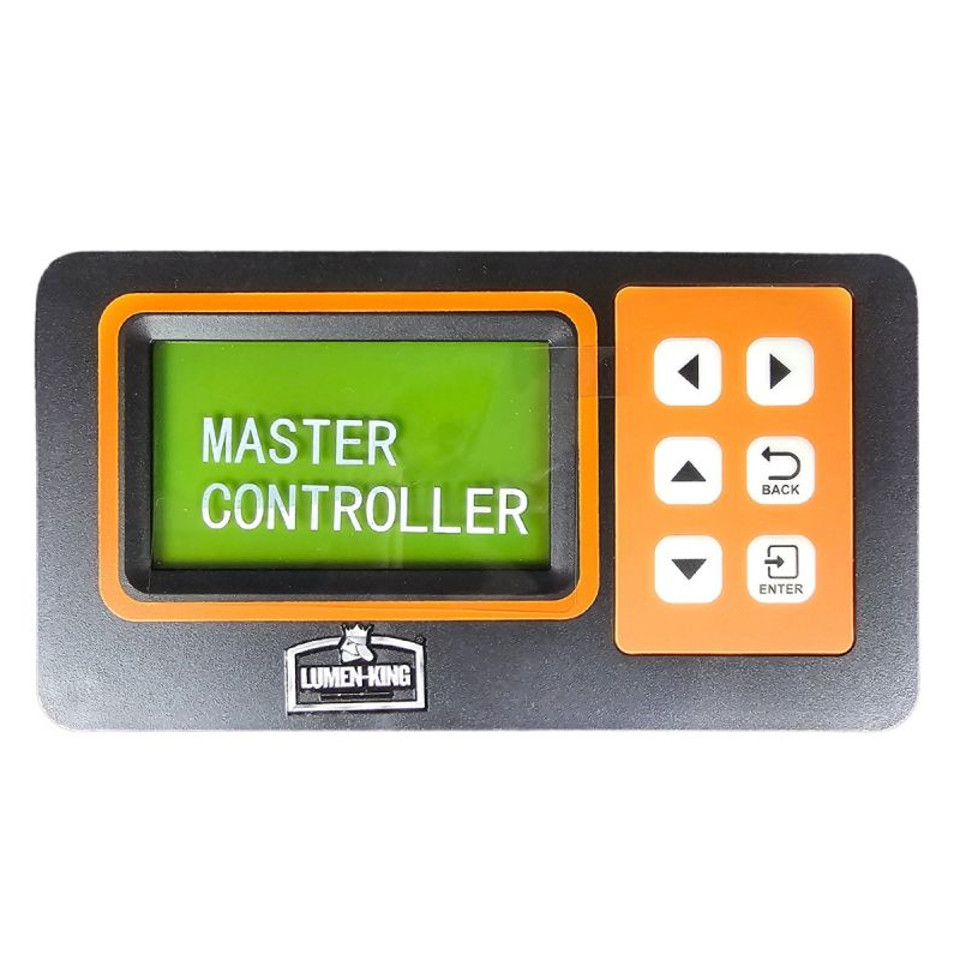

Lumen- King Led Eco Controller

Priključitev senzorjev temperature in vlage:

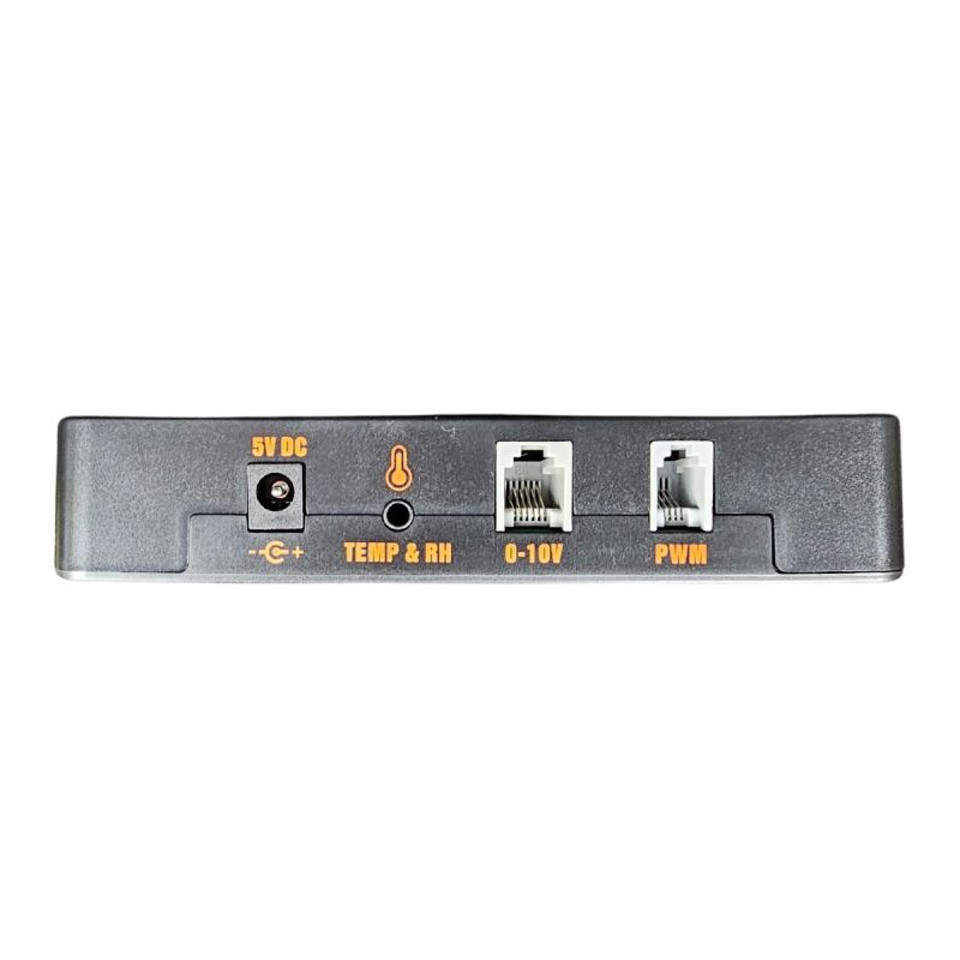

Poiščite primerno mesto za temperaturni senzor in krmilnik. Senzor obesite med rastline na povprečni višini krošnje in po možnosti ne ob steno. Ne postavljajte ga v neposredni zračni tok in ne izpostavljajte neposredni vročini. Povežite vrata “TEMP&RH” s senzorjem temperature in vlažnosti.

Priključitev led napeljave:

Prepričajte se, da so vsi vrtljivi gumbi nastavljeni na “EXT” (zunanji nadzor). En konec kabla priključite na vrata “0-10V” ali vrata “PWM”, drugi konec pa na prvo priključeno napravo. Uporabite priložene povezovalne kable za verižno povezovanje do 30 LED napeljav (odvisno od količine gonilnikov ali predstikalnih naprav). Priključite vse napajalne kable predstikalnih naprav in napajalnik krmilnika neposredno v električno omrežje.

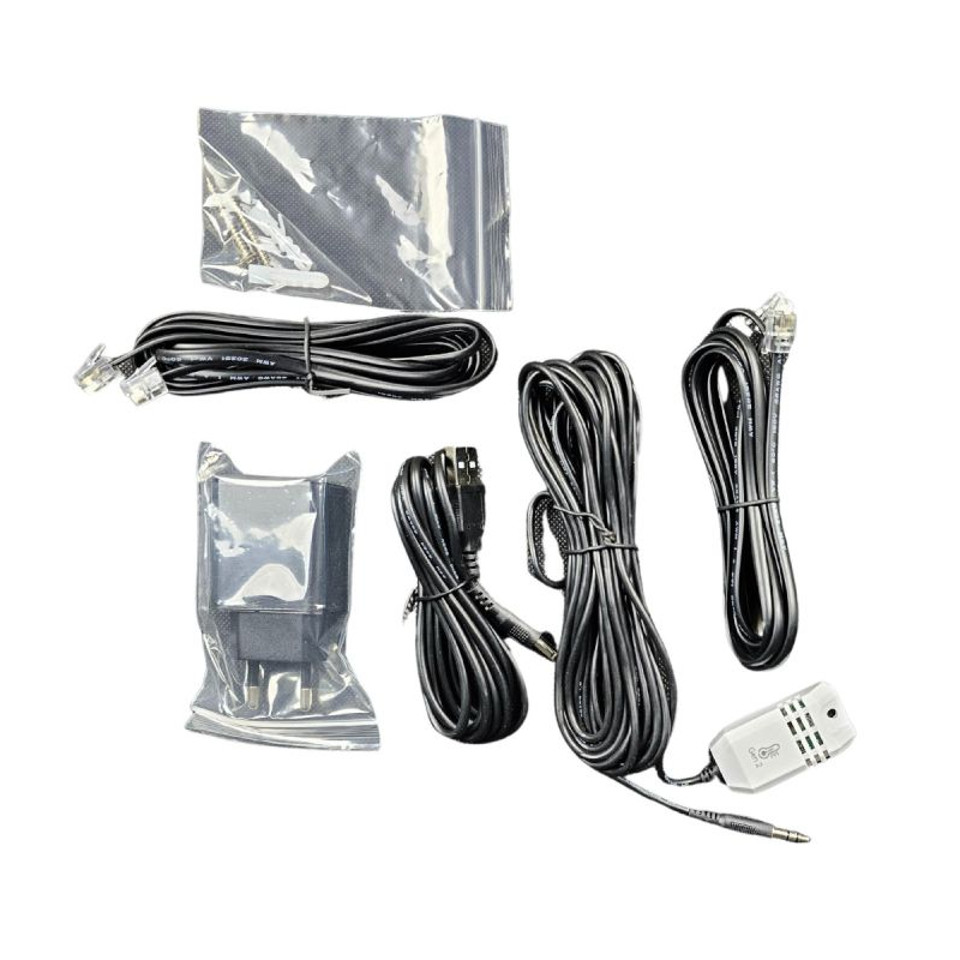

VKLJUČUJE

• 1x LED krmilnik
• 1x 0-10V kabel
• 1x PWM kabel
• 1x napajalnik
• 1x senzor temperature in vlažnosti
• 1x AC napajalni kabel
• 2x Vijaki
• 2x vijačno sidro
